名称：
|
ZCM天然气、煤气电磁阀 |
|
型号：
|
ZCM |
|
口径：
|
DN10-DN50 |
|
压力：
|
1.6Mpa |
|
材质：
|
铸铁、铸钢、碳钢、不锈钢 |

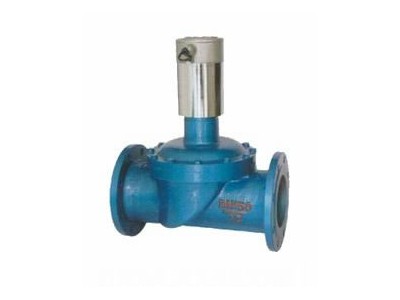

ZCM天然气、煤气电磁阀
ZCM煤气电磁阀具有结构简单、流量大，寿命长，安全可靠等特点。适用于城市煤气、液化石油气、天然气等多种煤气为加热燃烧介质管路作二位式通断切换，进行温度自动控制的执行结构，它广泛应用于纺织业、印染业的煤气热定型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。
二、煤气电磁阀型号规格说明
煤气电磁阀结构及原理
本阀系一次开阀的直动式低压电磁阀。控制介质通断的阀口密封垫，通过阀杆直接与活动铁芯相连。
根据断电时所处开关状态的不同可分为常闭电磁阀和常开电磁阀，常闭电磁阀，断电常位时，靠衔铁自重、密封弹簧及介质压力将阀口封住，切断了被控介质的流道。
电磁线圈通电后，电磁阀克服衔铁自重及密封弹簧、介质压力的作用力将活动铁芯连同阀口密封垫吸上，打开阀口，被控介质便可流通了。
常开电磁阀断电时，电磁吸力等于零，在弹簧的作用下把动铁芯、阀杆向上提起，阀门打开，介质流通。当通电时由于吸力作用动铁芯下移，推动阀杆，阀门关闭，介质断止。
煤气电磁阀主要技术参数
|
公称通径（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
工作介质 |
煤气、天然气等 |
|||||||||||||
|
介质温度（℃） |
≤60 |
|||||||||||||
|
公称压力（MPa） |
1.0 |
|||||||||||||
|
工作压差（MPa） |
0～0.02 |
0～0.04 |
||||||||||||
|
电源电压 |
AC220V其它规格可作特殊订货 |
|||||||||||||
|
使用寿命 |
按JB/T7352-94规定 |
|||||||||||||
|
额定流量系数（KV） |
||||||||||||||
|
泄漏量（ml/min） |
按JB/T7352-94?F规定 |
|||||||||||||
|
功耗（VA） |
70 |
90 |
150 |
870 |
1100 |
3000 |
||||||||
|
防爆标志 |
dIIBT4 |
|||||||||||||
|
防爆证编号 |
CE991010 |
|||||||||||||
|
出线口接头 |
内螺纹M20×1.5 |
|||||||||||||
|
环境温度 |
-40～+ |
|||||||||||||
